產品介紹

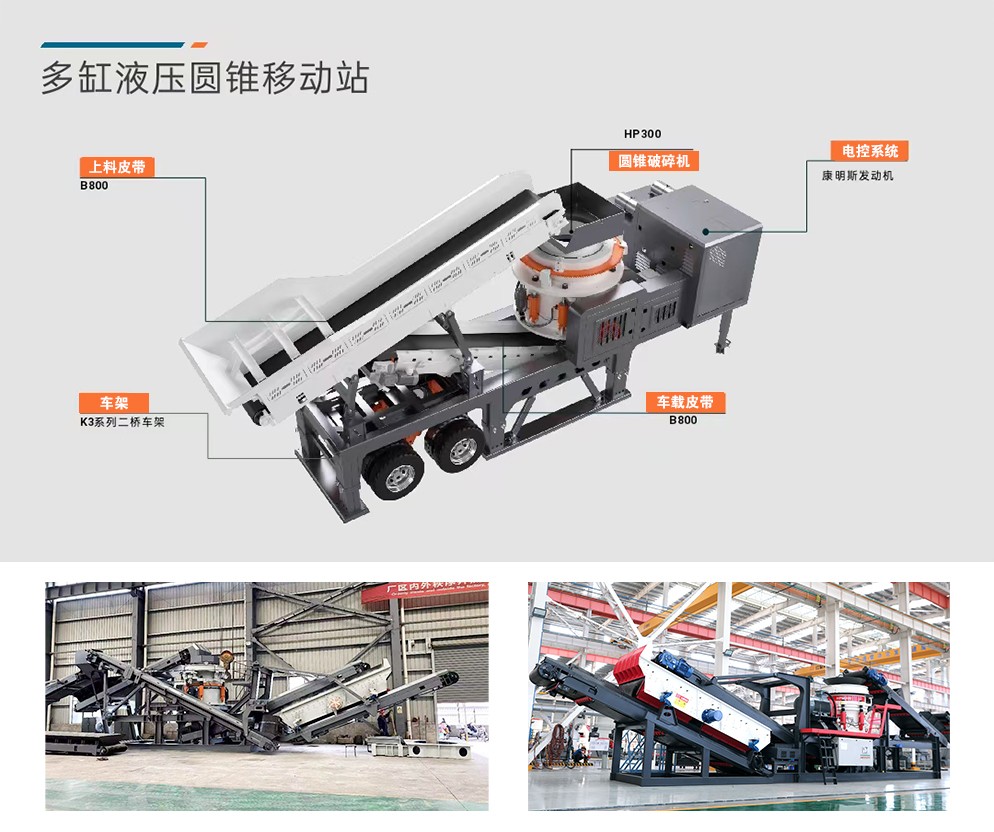

集成式模塊化破碎和篩分站是根據項目需求，整合一個或多個破碎和篩分單元模塊而成的多元化一體化系統解決方案。
其結構設計緊湊，節省空間，減少施工現場的占地面積。
基礎處理簡單，設備基礎小，避免了土建施工的困難。
所有模塊均在工廠內進行預裝和組裝，縮短了現場安裝時間。
設備工藝協調流暢，選型匹配度高，運行效率優越。
設備的安裝和維護過程便捷高效，確保安全。
模塊化站的拆除和再安裝十分方便，確保項目能夠根據施工需求快速遷移和重新組合。
所有標準模塊均可裝載于標準集裝箱進行海運發運。
產品性能
1、圓錐破碎機模塊站主要用于處理中等硬度及以上的礦石和巖石，進行中碎和細碎作業。 2、根據不同型號的圓錐破碎機配置，模塊化設備底座結構件均經過標準化設計。 3、該模塊站的結構設計簡潔美觀，所有獨立部件均采用螺栓連接，便于安裝、拆卸和運輸。 4、根據系統設計工藝的需求，還可以配置標準化的中間料倉和給料斗模塊單元。 5、該模塊站配備了爬梯、扶手及環繞式走道，方便對圓錐破碎機各個部位進行檢查和維護。工作原理
動錐與固定錐的旋轉：圓錐破碎機通過電動機驅動動錐旋轉，動力通過皮帶輪和傳動軸等組件傳遞。固定錐保持靜止，而動錐則在相對固定的位置上進行旋轉。由于動錐與固定錐的幾何形狀特殊，碎石腔的寬度從進料端到出料端逐漸減小。當物料被夾在動錐與固定錐之間時，動錐的旋轉使物料不斷移動，從而實現破碎。 物料在破碎腔內的運動：物料從進料口進入破碎殼體后，受到錐形頭與固定錐的壓力。物料在碎石腔內經歷多次撞擊、沖擊和壓碾，最終實現破碎。當物料進入逐漸縮小的縫寬碎石腔時，動錐的旋轉與物料之間的摩擦力使物料不斷移動并被細碎。 液壓系統與潤滑系統的功能：液壓系統用于調節和保護破碎機。通過液壓油泵向主軸缸注油或排油，使主軸上下移動，從而調整出口尺寸。當不可破碎的異物進入破碎室或機器超載時，液壓保險系統會啟動，主軸下降，增大排氣口以排出異物。液壓系統還負責潤滑球軸承、錐齒輪等部件，以確保機器的正常運轉。 圓錐破碎機的應用領域包括礦山破碎、冶金、化工、建筑、建筑垃圾回收、砂石生產及水泥等行業。由于其高效的破碎能力和較低的維護成本，圓錐破碎機在這些領域得到了廣泛應用，能夠滿足不同生產工藝的需求。技術參數
|
單缸 |
規格 |
中碎 |
細碎 |
||||||
|
MC-G100S |
MC-G200S |
MC-G300S |
MC-G500S |
MC-G100 |
MC-G200 |
MC-G300 |
MC-G500 |
||
|
給料口尺寸 |
250 |
330 |
380 |
560 |
40-150 |
70-210 |
60-260 |
55-300 |
|
|
緊邊排料口 |
25-45 |
30-45 |
30-50 |
30-75 |
8-20 |
10-30 |
8-35 |
10-50 |
|
|
生產能力（t/h） |
80-120 |
150-200 |
210-350 |
350-1000 |
50-100 |
100-180 |
120-250 |
200-600 |
|
|
功率 |
90 |
160 |
250 |
315 |
90 |
160 |
250 |
315 |
|
|
主要模塊結構 |
設備支座，檢修平臺，爬梯欄桿，及進出料斗，中間料倉（選配）。 |
||||||||
?
|
多缸 |
規格 |
MC-H300 |
MC-H400 |
MC-H500 |
||||||||||||
|
標準 |
短頭 |
標準 |
短頭 |
標準 |
短頭 |
|||||||||||
|
腔型 |
細/中/粗 |
細/中/粗 |
細/中/粗 |
細/中/粗 |
細/中/粗 |
細/中/粗 |
||||||||||
|
最大給料尺寸 |
108/169/200 |
70/96/124 |
122/160/264 |
80/106/135 |
144/184/255 |
88/124/152 |
||||||||||
|
最小排料口 |
16/20/26 |
8/12/14 |
16/22/26 |
8/10/12 |
19/25/25 |
8/10/13 |
||||||||||
|
產能（t/h） |
粒度 |
6 |
8 |
10 |
13 |
16 |
19 |
22 |
25 |
32 |
38 |
45 |
51 |
|||
|
MCH-300 |
75-95 |
100- |
110-140 |
145-180 |
170- |
190- |
220-260 |
225-275 |
245- |
300- |
345-430 |
|||||
|
MCH-400 |
105- |
135-170 |
180-225 |
215- |
250- |
275-345 |
285-365 |
315- |
350- |
400-540 |
455- |
|||||
|
MCH-500 |
135- |
170-220 |
225-290 |
270- |
310- |
340-425 |
360-450 |
400- |
425- |
500-670 |
560- |
|||||
|
功率 |
220 |
315 |
400 |
|||||||||||||
|
主要模塊結構 |
設備支座，檢修平臺，爬梯欄桿，及進出料斗，中間料倉（選配）。 |
|||||||||||||||
